Motor induksi merupakan motor arus bolak-balik (AC) yang paling sering digunakan digunakan. Penamaannya berasal dari kenyataan bahwa arus rotor motor ini bukan diperoleh dari sumber tertentu, tetapi merupakan arus yang terinduksi sebagai akibat adanya perbedaan relatif antara putaran rotor dengan medan putar (rotating magnetic field) yang dihasilkan oleh arus stator.
Belitan stator yang dihubungkan dengan suatu sumber tegangan 3 fasa akan menghasilkan medan magnet yang berputar dengan kecepatan sinkron (ns = 120f/2p). Medan putar pada stator tersebut akan memotong konduktor-konduktor pada rotor, sehingga terinduksi arus dan sesuai dengan hukum Lentz. Rotor pun akan turut berputar mengikuti medan putar stator.
Perbedaan putaran relatif antara stator dan rotor disebut slip. Bertambahnya beban akan memperbesar kopel motor yang oleh karenanya akan memperbesar pula arus induksi pada rotor, sehingga slip antara medan putar stator dan putaran rotor pun akan bertambah besar. Bila beban motor bertambah, putaran cenderung menurun. Dikenal 2 jenis motor induksi yaitu :
1. Motor dengan rotor belitan
Belitan stator yang dihubungkan dengan suatu sumber tegangan 3 fasa akan menghasilkan medan magnet yang berputar dengan kecepatan sinkron (ns = 120f/2p). Medan putar pada stator tersebut akan memotong konduktor-konduktor pada rotor, sehingga terinduksi arus dan sesuai dengan hukum Lentz. Rotor pun akan turut berputar mengikuti medan putar stator.
Perbedaan putaran relatif antara stator dan rotor disebut slip. Bertambahnya beban akan memperbesar kopel motor yang oleh karenanya akan memperbesar pula arus induksi pada rotor, sehingga slip antara medan putar stator dan putaran rotor pun akan bertambah besar. Bila beban motor bertambah, putaran cenderung menurun. Dikenal 2 jenis motor induksi yaitu :
1. Motor dengan rotor belitan

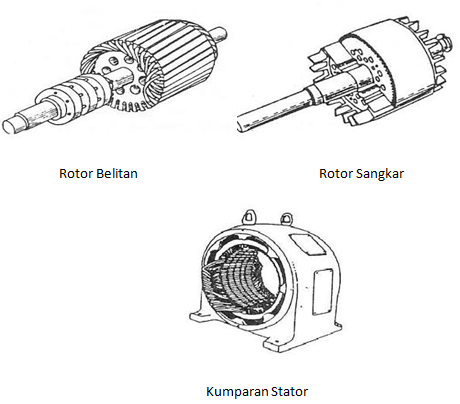

Motor induksi jenis ini mempunyai rotor dengan belitan kumparan tiga fasa sama seperti kumparan stator. Kumparan stator dan rotor juga mempunyai jumlah kutub yang sama. Penambahan tahanan luar sampai harga tertentu, dapat membuat kopel mula mencapai harga kopel maksimumnya. Motor induksi dengan rotor belitanmemungkinkan penambahan (pengaturan) tahanan luar. Tahanan luar yang dapat diatur ini dihubungkan ke rotor melalui cincin (gambar 3.3) selain untuk menghasilkan kopel mula yang besar, tahanan luar tadi diperlukan untuk membatasi atus mula yang besar pada saat start. Disamping itu dengan mengubah-ubah tahanan luar, kecepatan motor dapat diatur.
2. Motor dengan rotor sangkar.
Motor induksi jenis ini mempunyai motor dengan kumparan yang terdiri atas beberapa batang konduktor yang disusun sedemikian rupa hingga mempunyai sangkar tupai (lihat gambar 3.4) konstruksi rotor seperti ini sangat sederhana bila dibandingkan dengan rotor mesin listrik lainnya. Dengan demikian harganya pun murah, kama konstruksinya yang demikian, padanya tidak 'nankin diberikanpengaturan tahana luar seperti pada motor induksi dengan motor belitan. Untuk membatasi arus mula yang besar, tegangan sumber harus dikurangi dan biasanya digunakan ototransformator atau saklar Y – A. Tetapi berkurangnya arus akan berakibat berkurangnya kopel
